由于防爆電機技術的日益發展,單位容量的防爆電機體積不斷縮小,使防爆電機電機散熱條件趨于惡化,為了把防爆電機的熱量有效的散走,在一定的發熱條件下,需要對防爆電機散熱進行優化設計,而良好的通風結構是提高防爆電機的電磁負荷和材料利用率的重要因素之一。

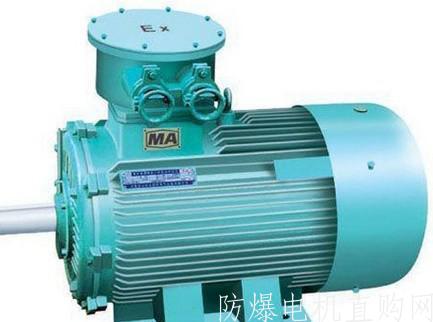

YB3系列防爆電機有兩個獨立的冷卻風路:即內冷卻風路和外冷卻風路,大部分因損耗產生的熱量從定子鐵心傳遞給機座,再被外部冷卻氣流帶走,其余部分損耗產生的熱量,主要是轉子損耗和部分定子繞組端部損耗產生的熱量,它們由內冷卻回路傳遞給機座。
外部風路的冷卻氣流吹過散熱筋,由于機座縮腰,外部氣流沿著散熱筋從非驅動端流到驅動端,機座和散熱筋設計得能使優化的氣流達到較高散熱速度,接線盒安裝在遠離散熱筋的位置上,對流線型氣流流動無妨礙,定子繞組端部周圍的機座區設有內散熱筋,這對散熱起到很大作用。
內部風路的冷卻是通過非驅動端的內風扇使空氣流過轉子通風孔,在機座與端蓋的內散熱筋外的氣流,常發生嚴重紊流,并受到徹底的二次冷卻,機座起到內、外空氣熱交換的作用,被冷卻的空氣朝著與外部冷卻空氣相同方向,通過機座內4個通風管道返回驅動端,使防爆電機的散熱比較均勻,達到內、外風路的優化設計。
