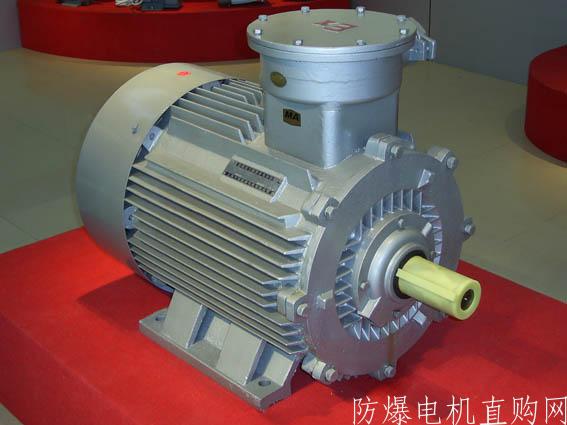

• YB3防爆電機的軸承結構

    軸承分為滾動軸承和滑動軸承兩種型式,YB3防爆電機采用的軸承是滾動軸承,當使用條件超出限制值的時候,則采用滑動軸承。

    標準的大功率高壓防爆電機采用端蓋式球面滑動軸承,強制潤滑,也有使用滾動軸承的,但相對較少。而對于小功率低壓異步防爆電機則采用滾動軸承,并有注排油裝置,在防爆電機運行的過程當中可以在不停機的情況下,加注潤滑脂及排除廢油脂。

    滾動軸承結構采用軸承套與內蓋一體式輕系列三軸承結構,驅動端用一個柱軸承和一個球軸承,柱軸承用于承受徑向負荷,球軸承用于軸向定位,非驅動端采用一個柱軸承,可使轉軸的熱膨脹量得到釋放。滾動軸承結構由端蓋、軸承套、外蓋、軸承、甩油盤、擋圈、不間斷注排油裝置和軸承測溫裝置構成,所有滾動軸承結構均設有密封圈,防止灰塵和水濺射進入軸承,使其具有較長的使用壽命和潤滑間隔。經計算軸承理論壽命均高于10萬小時。

    滑動軸承一般是根據使用條件或用戶要求來選用。滑動軸承結構由推蓋、端蓋、軸瓦、軸承測溫裝置等構成。

    根據軸承的負荷情況,可選用靠熱輻射和熱傳導自然冷卻的油環自潤滑方式或強迫潤滑方式。我們可以隨意地把自潤滑方式改換為強迫潤滑方式,而不需要任何改動。

    驅動端和非驅動端的軸承都采用的是端蓋式球面滑動軸承,非驅動端滑動軸承帶絕緣。自由狀態時允許的軸向竄動量為±5mm,在這種情況下,防爆電機轉子和軸系必須通過被驅動設備上的“限位裝置”配合軸向定位。
