• 電機的冷卻方式及代碼說明


    一、概念部分

    1)冷卻:電機在進行能量轉換時,總是有一小部分損耗轉變成熱量,它必須通過電機外殼和周圍介質不斷將熱量散發出去,這個散發熱量的過程,我們就稱為冷卻。

    2)冷卻介質:傳遞熱量的氣體或液體介質。

    3)初級冷卻介質:溫度低于電機某部件的氣體或液體介質,它與電機的該部件相接觸,并將其放出的熱量帶走。

    4)次級冷卻介質:溫度低于初級冷卻介質的氣體或液體介質,通過電機的外表面或冷卻器將初級冷卻介質放出的熱量帶走。

    5)最終冷卻介質:熱量傳遞到最后的冷卻介質。

    6)周圍冷卻介質:電機周圍環境的氣體或液體介質。

    7)遠方介質:一種遠離電機的介質,通過進、出口管或通道吸入電機熱量和排出冷卻介質至遠方。

    8)冷卻器:使一種冷卻介質的熱量傳遞到另外一種冷卻介質,并保持兩種冷卻介質分開的裝置。

    二、冷卻方法代號的內容規定

    1、電機冷卻方法代號主要由冷卻方法標志(IC)、冷卻介質的回路布置代號、冷卻介質代號以及冷卻介質運動的推動方法代號所組成。

    IC+回路布置代號+冷卻介質代號+推動方法代號

    2、冷卻方法標志代號是英文國際冷卻(InternationalCooling)的字母縮寫,用IC表示。

    3、冷卻介質的回路布置代號用特征數字表示,我們公司主要采用的有0、4、6、8等,下面分別說一下它們的含義。



    特征數字

    含義

    簡述

    0

    冷卻介質從周圍介質直接地自由吸入,然后直接返回到周圍介質(開路)

    自由循環

    4

    初級冷卻介質在電機內的閉合回路內循環,并通過機殼表面把熱量傳遞到周圍環境介質,機殼表面可以是光滑的或帶肋的,也可以帶外罩以改善熱傳遞效果

    機殼表面冷卻

    6

    初級冷卻介質在閉合回路內循環,并通過裝在電機上面的外裝式冷卻器,把熱量傳遞給周圍環境介質

    外裝式冷卻器

    (用周圍環境介質)

    8

    初級冷卻介質在閉合回路內循環,并通過裝在電機上面的外裝式冷卻器,把熱量傳遞給遠方介質

    外裝式冷卻器

    (用遠方介質)

    4、冷卻介質代號有如下規定:

    冷卻介質

    特征代號

    空氣

    A

    氫氣

    H

    氮氣

    N

    二氧化碳

    C

    W

    U

        如果冷卻介質為空氣,則描述冷卻介質的字母A可以省略,我們所采用的冷卻介質基本上都為空氣。

    5、冷卻介質運動的推動方法,主要介紹四種。



    特征數字

    含義

    簡述

    0

    依靠溫度差促使冷卻介質運動

    自由對流

    1

    冷卻介質運動與電機轉速有關,或因轉子本身的作用,也可以是由轉子拖運的整體風扇或泵的作用,促使介質運動

    自循環

    6

    由安裝在電機上的獨立部件驅動介質運動,該部件所需動力與主機轉速無關,例如背包風機或風機等

    外裝式獨立部件驅動

    7

    與電機分開安裝的獨立的電氣或機械部件驅動冷卻介質運動,或是依靠冷卻介質循環系統中的壓力驅動冷卻介質運動

    分裝式獨立部件驅動

    6、冷卻方法代號的標記有簡化標記法和完整標記法兩種,我們應優先使用簡化標記法,簡化標記法的特點有,如果冷卻介質為空氣,則表示冷卻介質代號的A,在簡化標記中可以省略,如果冷卻介質為水,推動方式為7,則在簡化標記中,數字7可以省略。

    7、比較常用的冷卻方式有IC01、IC06、IC411、IC416、IC611、IC81W等。

      舉例說明 :  IC411 完整標記法為  IC4A1A1

              “IC”為冷卻方式標志代號;

              “4”為冷卻介質回路布置代號(機殼表面冷卻)

              “A’’為冷卻介質代號(空氣)

    第一個“1”為初級冷卻介質推動方法代號(自循環)

    第二個“1”為次級冷卻介質推動方法代號(自循環)


    兩種最常見的冷卻方式電機圖示:

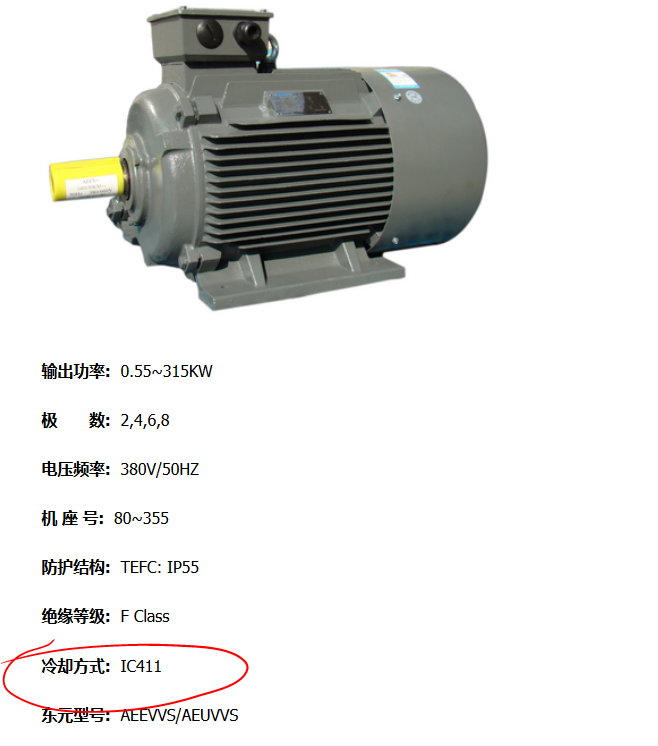

    1.IC411冷卻電機

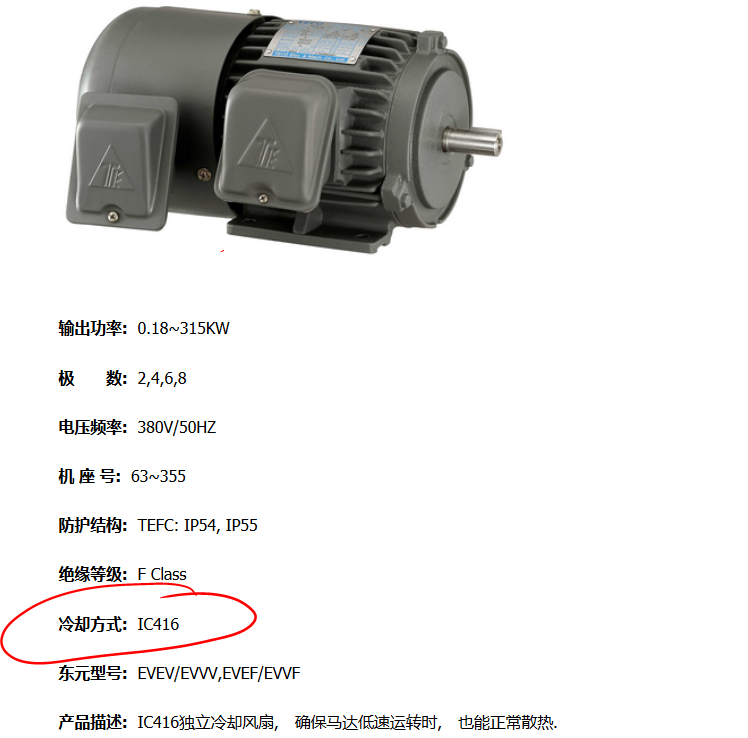

         2.IC416冷卻方式電機
