• 防爆標志說明

    本文主要講解全球防爆標志和防爆類型,包括北美分區制防爆標志、歐洲和國際區制防爆標志,它不僅適用于防爆電機,也適用于其他防爆設備產品。



    注:本文由CESP防爆技術中心權威發布,僅供參考,如有電機需求請聯系我們。




    典型的北美標志 (CSA)

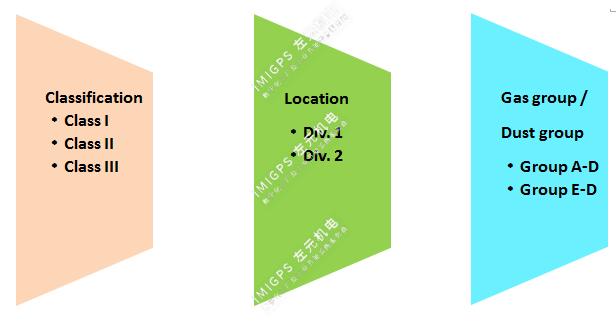

    危險場所的定義 - 北美





    區域爆炸物分類

    一級分區/分區區域



    爆炸性氣體應用位置對照表


    第 1 部分

    正常環境下的易燃易爆物質,或反復出現

    0區

    在正常環境中長期或連續存在的易燃易爆物質

    1區

    易燃或易爆物質可能存在于正常環境中

    第 2 部分

    易燃或易爆物質在正常環境中極不可能存在

    2區

    易燃或易爆物質在正常環境中極不可能存在



    一級分區/區


    爆炸性氣體組別分類表

    第 1 和第 2 部分區域 0、1 和 2
    A(乙炔)IIC(乙炔和氫氣)
    B(氫)
    C(乙烯)IIB(乙烯)
    D(丙烷)IIA(丙烷)


    一級分區/區


    爆炸性粉塵組別分類表

    第 1 和第 2 部分20、21 和 22 區
    金屬粉塵IIC(碳塵)
    F(碳塵)IIB(非導電粉塵)
    G(非導電粉塵)IIB(非導電粉塵)

    IIA(可燃飛行物)
    分配


    一級

    爆炸性氣體


    D組煤氣(煤礦)
    D組丙烷
    C組乙烯
    B組
    A組乙炔

    E組金屬粉塵

    F組黑木炭/煤炭/焦炭粉塵

    G組粒塵

    第三類

    飛行





    分區系統(Class II & Class III Dust

    防爆型
    標記地點

    防塵燃

    防塵

    加壓

    加壓

    本質安全

    DIP

    NI

    PX PY

    PZ

    IS

    二級

    第 1 部分

    第 2 部分

    第 1 部分

    第 2 部分

    第 1 部分

    纖維和飛行保護——

    第三類

    第 1 部分和第 2 部分


    國際 - 專區

    第 I 組 - 煤礦瓦斯環境

    第二組

    煤礦以外的爆炸性環境


    IIA丙烷
    IIB 乙烯
    IIC 氫氣 + 乙炔

    第三組

    煤礦以外的爆炸性粉塵環境


    IIIC 導電粉塵
    IIIB 非導電粉塵
    IIIA 易燃飛行物

    北美

    區域系統

    ATEXIECExATEX運行條件
    MaMaMaM1發生爆炸性環境時設備仍可運行
    MbMbMbM2當存在爆炸性環境時,設備斷電
    GaGaGa1G仍在 0/1/2 區運行
    GbGbGb2G仍在 1/2 區運行
    GcGcGc3G仍在第 2 區運行
    DaDaDa1D仍在 0/1/2 區運行
    DbDbDb2D仍在 21/22 區運行
    DcDcDc3D仍在 22 區運行

    注:北美賽區系統沒有EPL設備保護等級的概念


    區域系統(氣體)

    防爆型標記設備防護等級

    本質安全“i”

    封裝“m”

    Ex ia

    Ex ma

    Ga Ma

    Ga Ma

    火焰外殼“d”

    本質安全“i”

    增加安全“e”

    加壓“p”

    油浸“o”

    封裝“m”

    強力填充“q”

    Ex d

    Ex ib

    Ex e

    Ex px  Ex py

    Ex o

    Ex mb

    Ex q

    Gb Mb

    Gb Mb

    Gb Mb

    Gb Mb

    Gb Mb

    Gb Mb

    Gb Mb

    本質安全“i”

    “n”類型

    封裝“m”

    Ex ic

    Ex nL Ex nA

    ExnC Ex nR

    Ex mc

    GC

    GC

    GC


    區域系統灰塵

    防爆型標記設備防護等級

    外殼“ta”的粉塵點火保護

    本質安全“i”

    封裝“m”

    Ex ta

    Ex ia

    Ex ma

    Da

    Da

    Da

    隔爆外殼“tb”

    本質安全“i”

    加壓外殼“p”

    封裝“m”

    Ex tb

    Ex ib

    Ex p

    Ex mb

    D b

    D b

    D b

    D b

    外殼“tc”的粉塵點火保護

    本質安全“i”

    封裝“m”

    Ex tc

    Ex ic

    Ex mc

    Dc

    Dc

    Dc

    區域系統組 II分區系統 I 類

    最大

    表面溫度/?C

    T2T1450
    T2

    300


    T2A280

    T2B

    260

    T2C230

    T2D210

    T3
    T3200
    T3A180

    T3B165

    T3C160

    T4
    T4135
    T4A120

    T5T5100
    T6T685

    注意:最大區域組 I 的表面溫度為 150 ?C 或 450 ?C。
