• 最全面電機安裝方式介紹


    電機的安裝方式代號由“國際安裝”(International Mounting)的縮寫字母“I M”表示,

    代表“臥式安裝”的大寫字母“B”或代表“立式安裝”的大寫字母“V”連同1位或2位阿拉伯數字組成。

    一般三相異步電動機的安裝方式有 IMB3, IMB5, IMB35

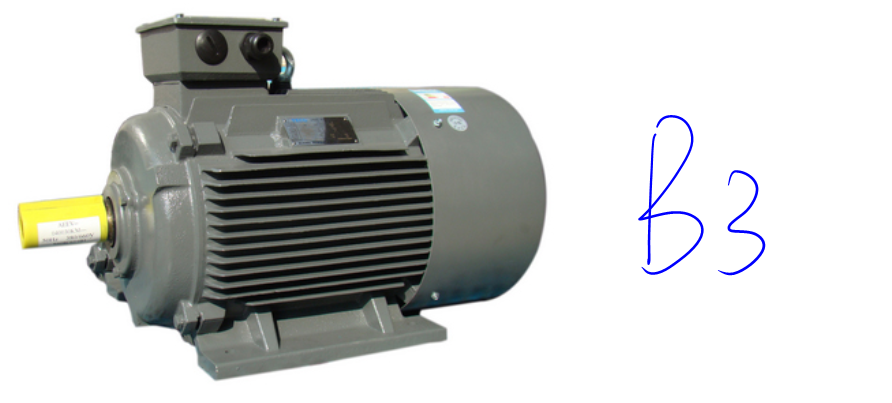

    B3有底座,無直連安裝法蘭盤,

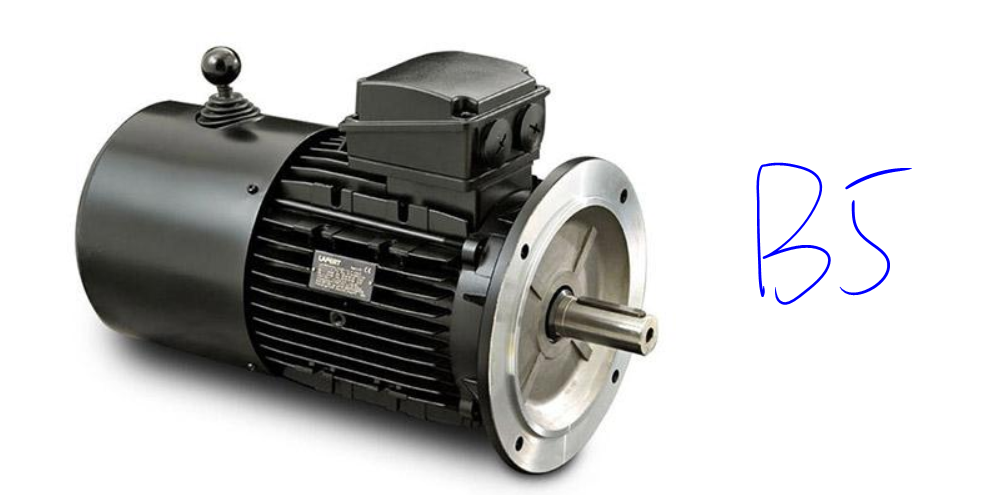

    B5無底座,有直連安裝法蘭盤,

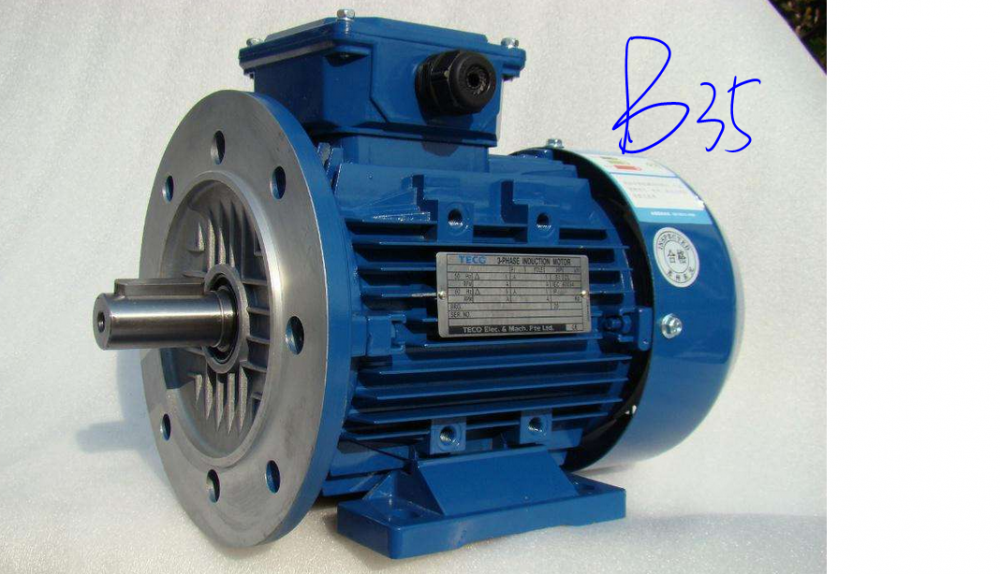

    B35有底座,有直連安裝法蘭盤。




    電機的安裝方式很多,主要分臥式和立式。

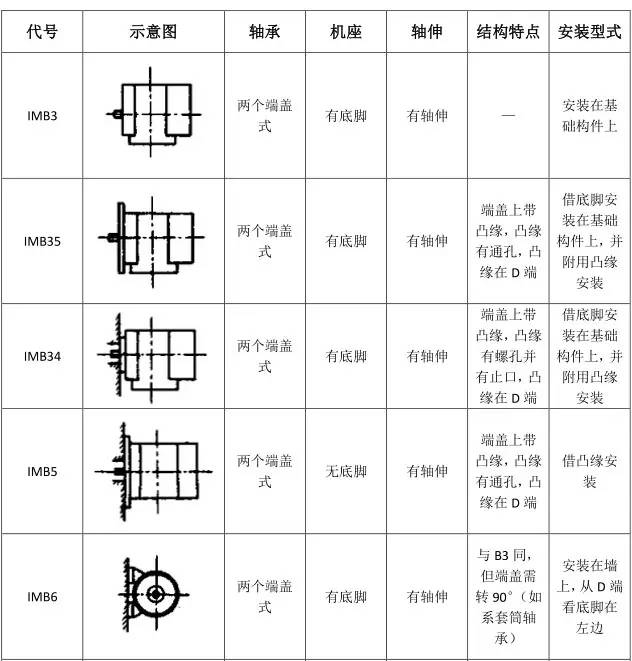

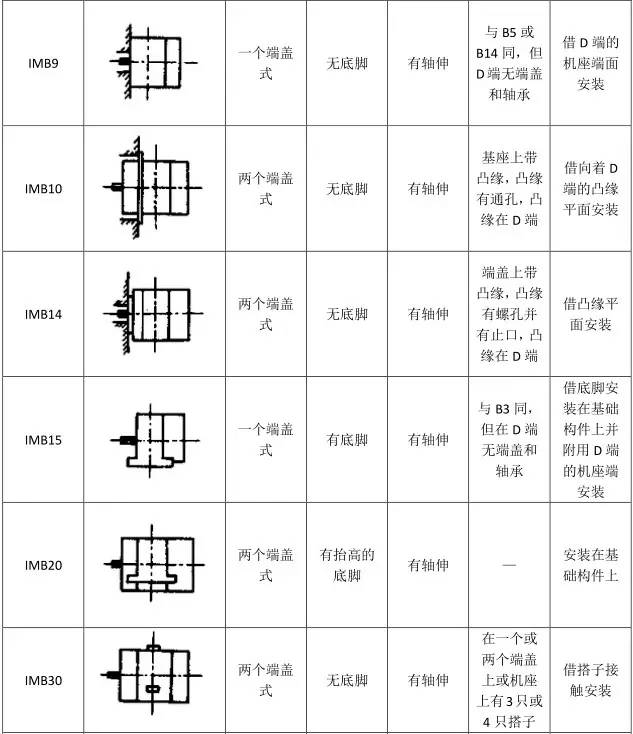

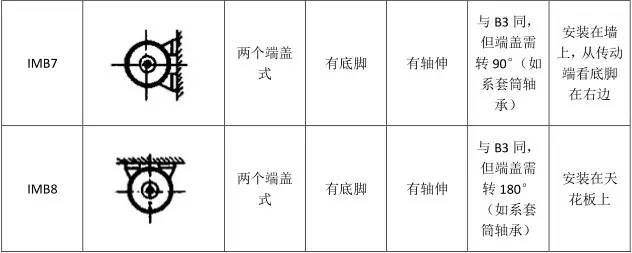

    在臥式中又分為:IMB3、IMB35、IMB34、IMB5、IMB6、IMB7、IMB8、IMB9、IMB10、IMB14、IMB15、IMB20、IMB30;

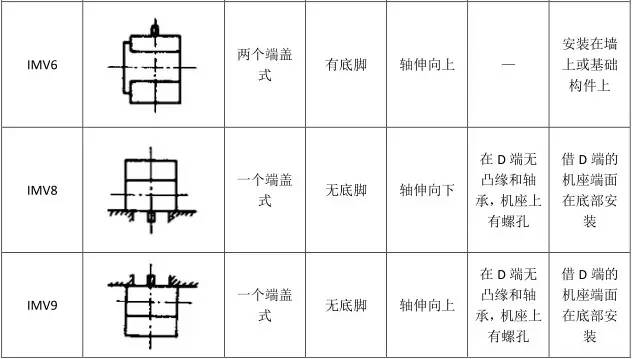

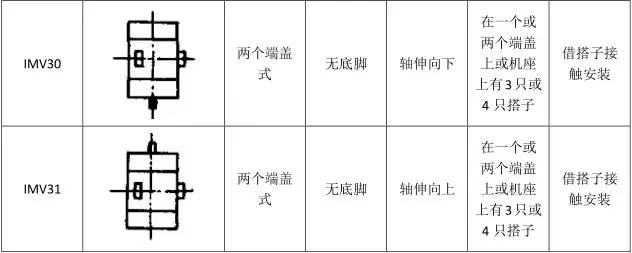

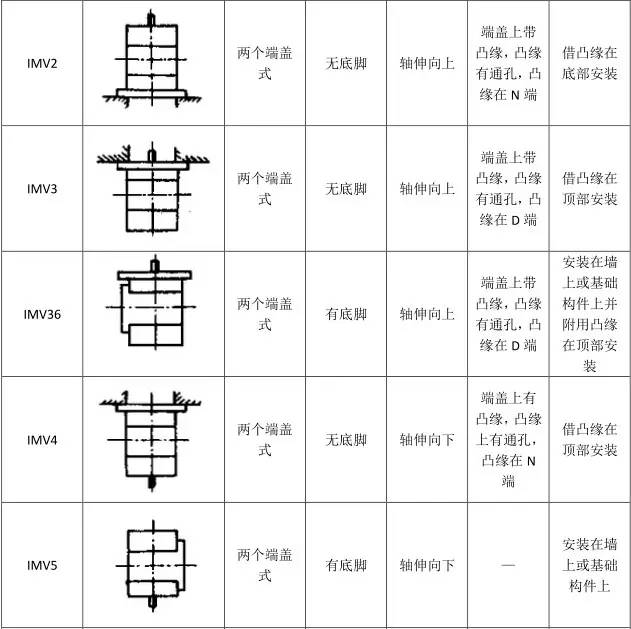

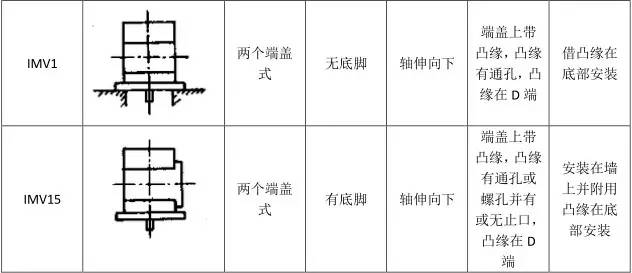

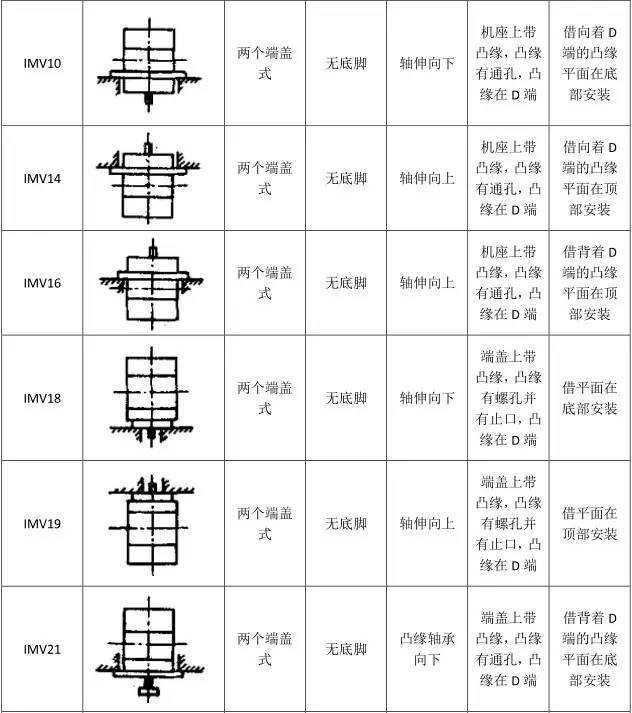

    立式分為:IMV1、IMV15、IMV2、IMV3、IMV36、IMV4、IMV5、IMV6、IMV8、IMV9、IMV10、IMV14、IMV16、IMV18、IMV19、IMV21、IMV30、IMV31;

    最主要的、最常用的就是IMB3(一般臥式)、IMB5(帶凸緣沒底腳)、IMB35(帶底腳帶凸緣)的安裝方式
