• MMK-Z-4000智能振動溫度遠程在線監測系統

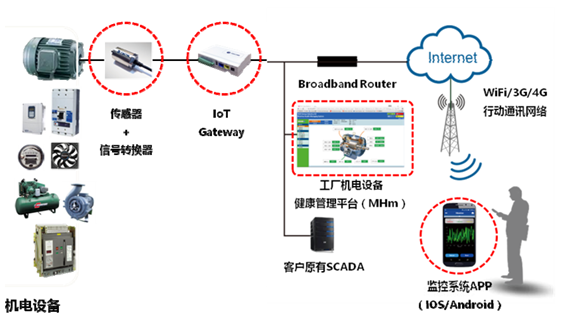

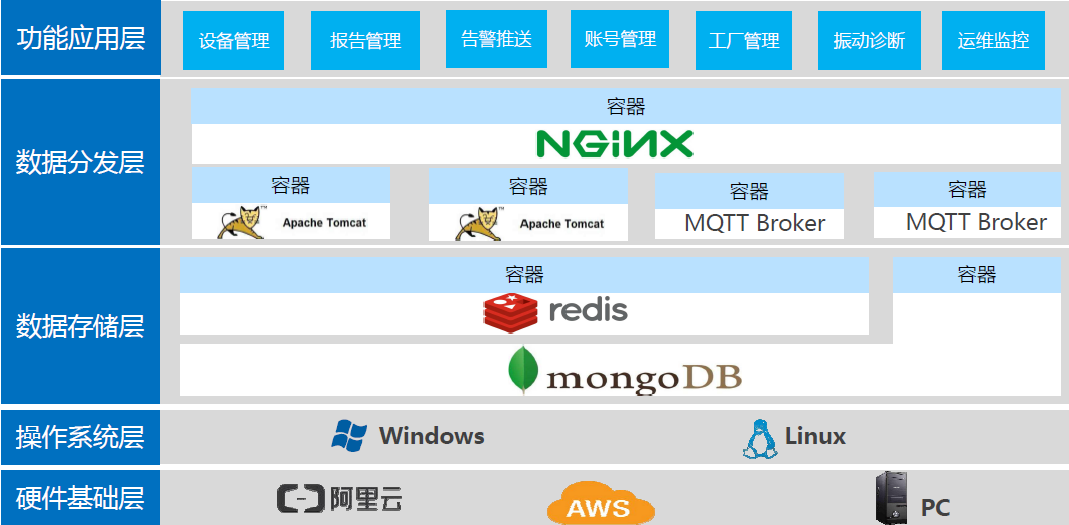

    系統架構




    系統組成


    采集層:由特別設計的各類智能傳感器和儀表組成,主要包括振動規、溫度傳感器、電表及轉換器、變送器等配套產品。用途是采集機電設備運行狀態數據,并具備實時上報數據的能力。

    通訊層:支持有線/無線混合組網方案,通過功能強大的行動網關,將采集的數據上傳到互聯網,或直接推送給智能手機。行動網關相當于小型服務器,具備短期數據存儲、分析功能,是移動式維運的核心產品。

    主站層:分為應用平臺和手機APP。智慧機電設備健康管理平臺適合中控室集中監測管理;手機APP 適合移動式維運,告警信息實時推送。



    方案介紹


    電機預防性維護方案采用最先型MEMS技術振動傳感器,在線采集軸承位X、Y、Z三軸振動數據及溫度數據,通過智能型網關,將采集到的數據發送至后臺管理系統。

    預警功能:振動預警、溫度預警等及時預警,當振動/溫度超過限定值時,便及時預警給相關人員。

    報告管理:管理系統可提供實時數據曲線,日報表/月報表及按時間段篩選報表,提供數據趨勢分析曲線。

    報告對比:管理系統提供多份報告數據對比功能,直觀展示數據差異。

    通過將電機的振動數據,溫度數據等監測數據遠程采集存儲,并進行分析,可及時了解電機的運行狀態及異常,做到電機設備的預防性維護。

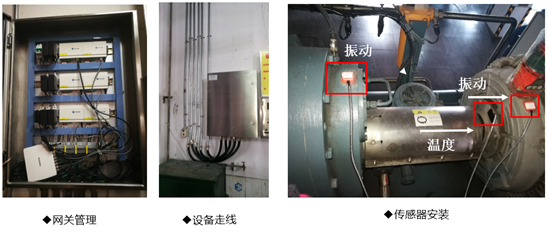

    現場施工參考




    系統特點


    ■專業且高性能振動監測裝置

    振動規使用最先進的MEMS 技術,在小巧的體積內集成傳感器和變送器于一體,并可同時偵測X/Y/Z 三軸振動時域有效值RMS 和頻域頻譜FFT數據,其中頻域FFT 數據是設備故障診斷的根本。

    ■ 專業的故障告警功能

    本系統提供豐富的故障告警與預警功能,不僅有常見的超標告警、定時提醒,還有專業經驗積累得出的驟變告警、趨勢預警功能。驟變告警是建立在秒級豐富的數據上報與設備運行機理經驗的結合,才能從細微的變化找出電機潛在故障;趨勢預警是通過分析過去一段時間數據變化趨勢,結合運行機理與數理分析手段,得出設備潛在問題與預測。

    ■ 基于運行機理和數理分析的專家診斷功能

    電機故障預測與診斷分析分為運行機理和數理分析兩種技術。其中數據分析比較容易實現,是基于數據模型的統計分析,純粹的數據處理手段;而運行機理的專家診斷是基于具備電機生產、設計、維護、檢修的經驗實現。所以東元集團依托六十幾年的電機生產設計維修經驗,并憑借著全球第三的市場占有率的大數據基礎,才有實力把兩種技術完美結合,做出本功能。振動故障的專家診斷包括:轉動體不平衡/零件松動、皮帶輪移位、對心不良、轉子R 棒斷裂/松動、底座問題等內容。溫度、電壓、電流等數據同樣有相關的專家診斷內容。

    ■ 豐富的App 功能

    本系統提供功能強大的App 軟件,可以實現數據展示、告警提醒與分析、數據統計分析、專家診斷、遠程控制的豐富功能,引領了第四代維運趨勢——移動式維運。

    ■ 時時相連,及時推播

    對于設備狀態監測最終要的就是數據與告警的時效性,比如設備振動驟變只有幾秒鐘,那么就需要毫秒級數據抓取能力才能發現此問題,而告警不及時,就會喪失故障第一時間處理的良機。本系統就是充分考慮這些現場問題,實現了毫秒級的數據抓取能力,平衡后的秒級數據上報功能,軟件實時在線連接能力,告警及時推播(軟件后臺運行直接推送信息)功能。這些是設備健康管理的必要功能,也是傳統SCADA 和Web-Based 線上系統無法實現的。

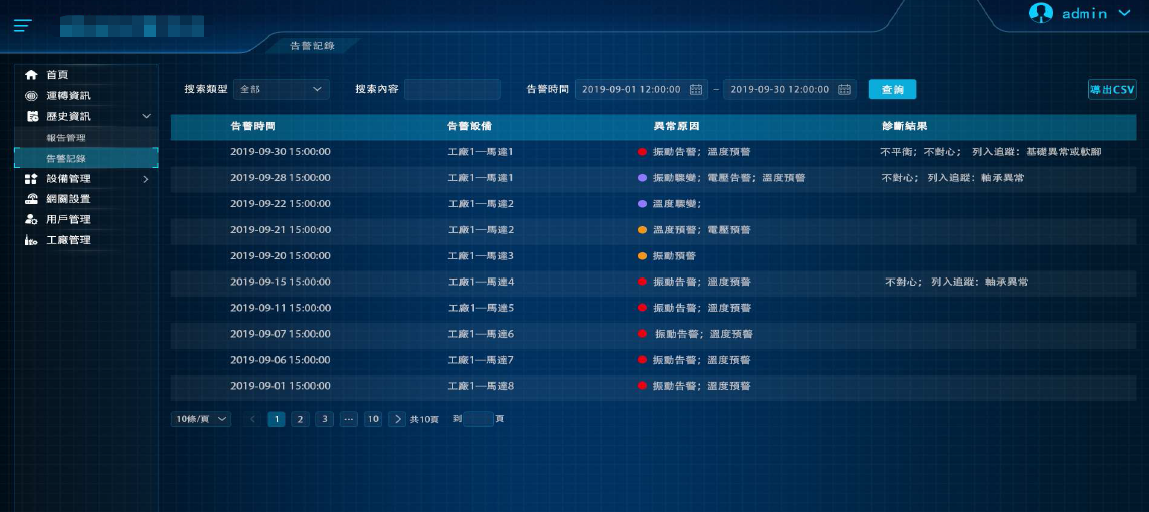

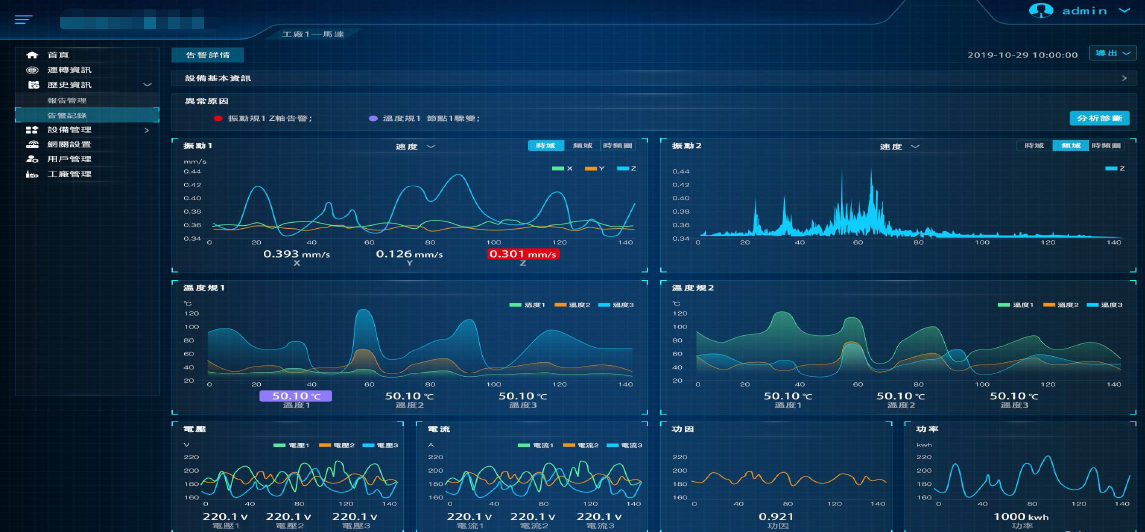

    預警功能演示

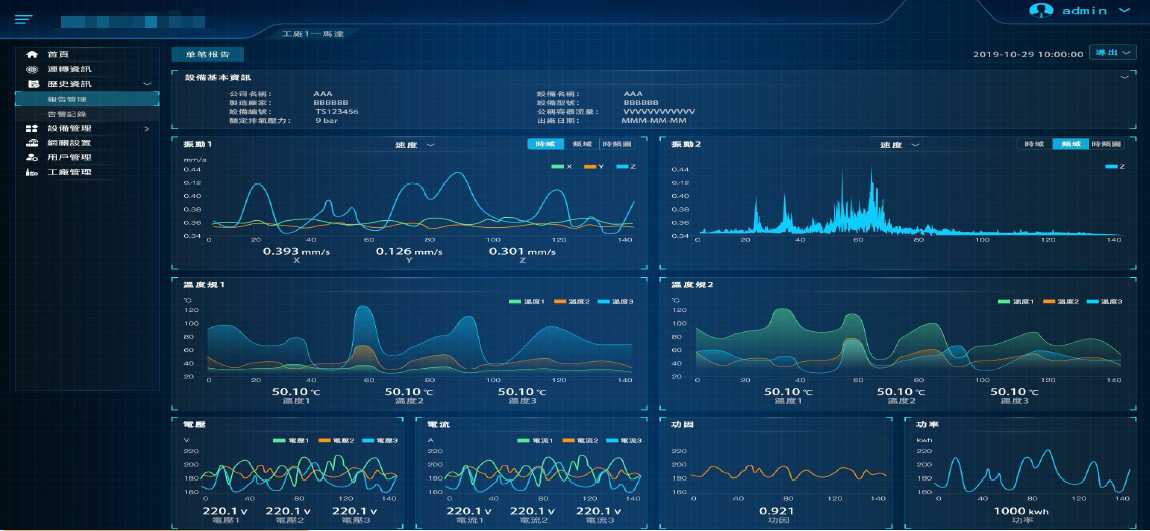

    報告功能演示
