• AEEV3N超高效三相異步電機(MODEL:TEV3)

    東元電機簡介

    東元電機創立于1956年,以制造馬達起家,至今東元集團已跨入重電、家電、信息、通訊、電子關鍵零組件、基礎工程建設、金融投資及餐飲等多面向的發展領域,更積極參與國家重大工程建設,目前事業版圖橫跨全球5大洲、近50國。未來東元將持續深耕核心事業,朝向智能化產品、提供系統解決方案等高附加價值方向積極發展,并致力于高科技事業之拓展,以「節能、減排、智能、自動」為目標,建構一個宏觀、高質量的國際級品牌。


    東元電機歷史

    1956年東元電機股份有限公司成立于臺灣三重市。

    1965年新莊廠設置為臺灣第一座自動化電機生產工廠。

    1966年工具工廠成立(現為生產技術處)。

    1973年淡水廠啟用,生產冷氣機、電視機、電冰箱等家電產品。

    1979年中壢一廠建廠完成,導入最新自動化設備生產電機。

    1983年觀音廠啟用,生產電視機、高級電子產品及電腦周邊設備。

    1987年中壢二廠建廠完成與西屋合作生產超大型電機。

    1991年觀音冷氣廠建廠完成,導入全新自動化生產家電產品。

    1991年馬來西亞廠建廠完成。

    1994年觀音壓縮機廠建廠完成。

    1995年并購美國西屋( WESTINGHOUSE)電機廠。

    2002年無錫東元電機建廠。

    2003年無錫東元正式投產。

    2004年無錫東元金一廠建廠。

    2004年江西東元電機建廠。

    2012年成立上海東元德高電機有限公司,作為東元集團在中國唯一的銷售服務中心。

    2016年無錫東元精密機械建廠


    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)技術數據

    種類:三相異步電動機

    設計依據:國際電工委員會IEC60034;中國國家標準GB755

    額定電壓:380V或其它電壓

    額定頻率:50HZ或60Hz

    輸出功率:0.55~400kW

    工作制:連續工作制

    機座號:80~355C

    防護等級:IP55

    冷卻方式:IC411

    絕緣等級:F級絕緣

    溫升:S.F.1.0(50Hz)時采用電阻法考核定子繞組溫升,2P&4P 200KW、F#355M、F#355L溫升不超過105℃,其他規格溫升不超過80℃

    安裝方式:IMB3(水平腳座安裝);IMB35(水平腳座安裝帶大法蘭)及其它電動機參數和安裝尺寸參照附表。

    ●能效等級符合中國國家標準GB18613-2020能效。頻率50H以外不在國家能效認證范圍,特性與特性有所差異,本表以GB特性為準

    生產工廠無錫東元電機有限公司/青島東元精密機電有限公司

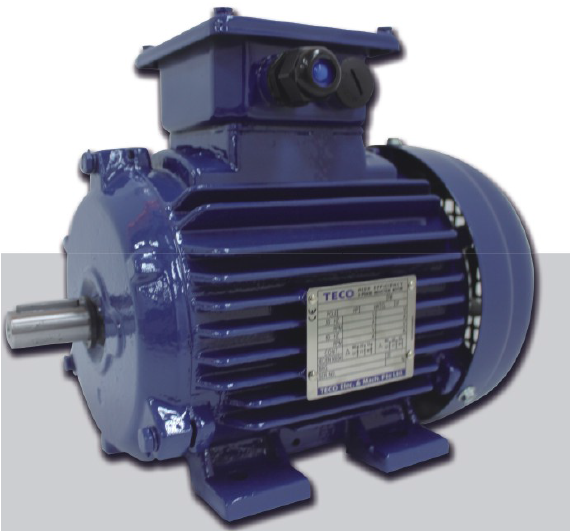

    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)照片(照片僅供參考)



    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)適用條件

    電源條件:電壓波動率±10%以內,頻率波動率±5%以內,電壓及頻率綜合波動率10%以內,但頻率波動率不超過±5%

    使用場所:室內、無危險氣體環境

    環境溫度:-15~40℃

    環境濕度:相對濕度90%以下(但不能凝結)

    海拔高度:海拔1000m以下

    傳動方式:皮帶輪傳動,但是2P45kW及以上,4、6&8P F#280及以上使用聯軸器。

    旋轉方向:可雙向旋轉,當電源相序與電動機出線端標志字母一致時,面向軸伸端看為順時針方向旋轉。

    起動方式:全壓直接起動或Y-△起動

    涂裝:GB3灰色 Munsell7.5B 3.5/0.5

              GB2藍色 Munsell5PB  3/8

    要求:安裝聯軸器或皮帶輪請利用軸端攻牙壓進迫入,禁止以外力敲擊軸裝安裝,如有特殊需要請另行洽詢。


    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)電機特點

    IP55防護結構,防塵,防水花及油沫,鑄鐵框架,結構強壯,符合國際標準,安全更具保障性

    采用東元F級絕緣,耐熱度高,抗電沖擊強,絕緣壽命長,在惡劣環境下也能勝任

    使用進口品牌之軸承,著名鋼廠之硅鋼片,性能更具保障規范化的設計、優質的材料、先進的加工設備和完善的質量保證體系,這些表現在效率高振動小噪聲低、安全可靠

    選用:依據客戶需要可搭配熱保護器,PTC,空間加熱器,RTD,PT100及其它

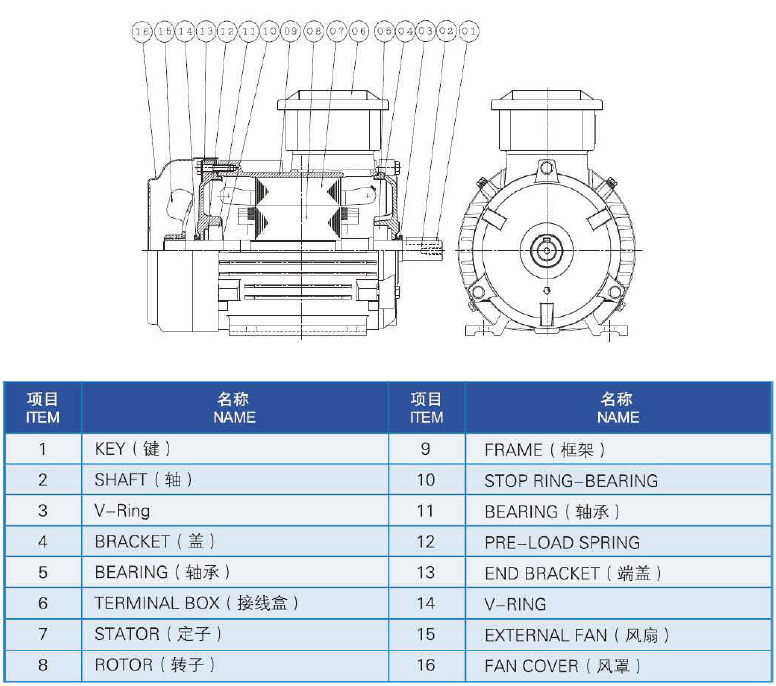

    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)剖面圖

    AEEV2N機型剖面圖


    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)振動

    所有電動機轉子都使用半鍵按照A級(標準)振動等級進行動態平衡。

    電動機在空載時測得振動速度有效值不超過下表中的A級所列值。

    AEEV2N機型振動

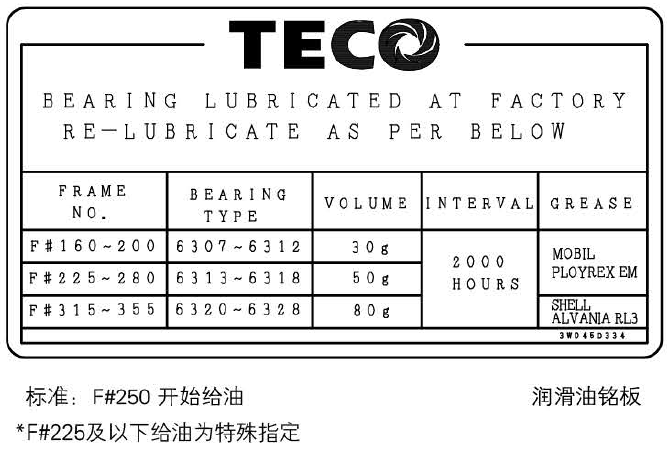

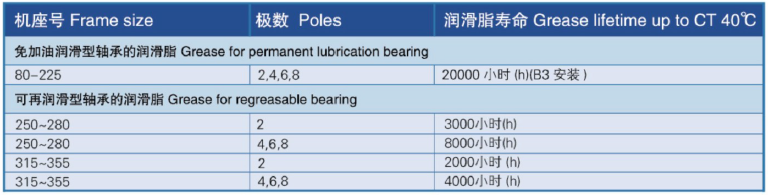

    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)油脂壽命


    注:

    1.當環境溫度每升高10℃,潤滑脂壽命以及再潤滑時間縮短一半。

    2.20000小時適用于電機水平安裝聯軸器傳動。

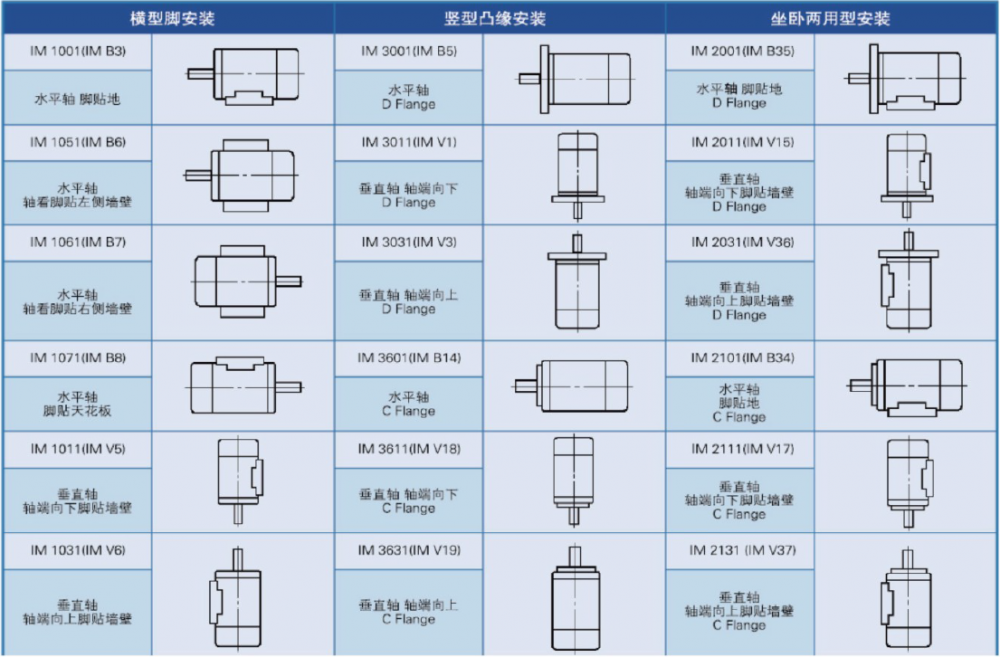

    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)安裝方式



    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)軸承溫升

    注意!

    軸承溫升的高低程序比軸承本身實際溫度更能反映出問題的狀況

    如果軸承溫升速率太快或是有非學明顯的振動或異音,電動機必須立刻停止運轉,詳細檢查問題發生的原因,否則不得重新運轉。

    如果軸承溫升及運轉情況都正常的話,電動機必須繼續運轉直到軸承溫度穩定為止,許可的溫度值如下:

    滾動軸承 插入式溫度檢出器                  警告值        跳脫值

    軸承測試的溫度                                      95℃         100℃


    AEEV2N機型軸承溫升


    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)包裝

    AEEV2N機型包裝

    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)機種型號列表

    MODEL
    TYPEOUTPUTPOLESFRAME
    TEV3 80M-2AEEV3N---0.75KW280M
    TEV3 80M-2AEEV3N---1.1KW280M
    TEV3 90S-2AEEV3N---1.5KW290S
    TEV3 90L-2AEEV3N---2.2KW290L
    TEV3 100L-2AEEV3N---3KW2100L
    TEV3 112M-2AEEV3N---4KW2112M
    TEV3 132S-2AEEV3N---5.5KW2132S
    TEV3 132S-2AEEV3N---7.5KW2132S
    TEV3 160M-2AEEV3N---11KW2160M
    TEV3 160M-2AEEV3N---15KW2160M
    TEV3 160L-2AEEV3N---18.5KW2160L
    TEV3 180M-2AEEV3N---22KW2180M
    TEV3 200L-2AEEV3N---30KW2200L
    TEV3 200L-2AEEV3N---37KW2200L
    TEV3 225M-2AEEV3N---45KW2225M
    TEV3 250M-2AEEV3N---55KW2250M
    TEV3 280S-2AEEV3N---75KW2280S
    TEV3 280M-2AEEV3N---90KW2280M
    TEV3 315S-2AEEV3N---110KW2315S
    TEV3 315M-2AEEV3N---132KW2315M
    TEV3 315L-2AEEV3N---160KW2315L
    TEV3 315L-2AEEV3N---200KW2315L
    TEV3 355M-2AEEV3N---250KW2355M
    TEV3 355L-2AEEV3N---315KW2355L
    TEV3 80M-4AEEV3N---0.55KW480M
    TEV3 80M-4AEEV3N---0.75KW480M
    TEV3 90S-4AEEV3N---1.1KW490S
    TEV3 90L-4AEEV3N---1.5KW490L
    TEV3 100L-4AEEV3N---2.2KW4100L
    TEV3 100L-4AEEV3N---3KW4100L
    TEV3 112M-4AEEV3N---4KW4112M
    TEV3 132S-4AEEV3N---5.5KW4132S
    TEV3 132M-4AEEV3N---7.5KW4132M
    TEV3 160M-4AEEV3N---11KW4160M
    TEV3 160L-4AEEV3N---15KW4160L
    TEV3 180M-4AEEV3N---18.5KW4180M
    TEV3 180L-4AEEV3N---22KW4180L
    TEV3 200L-4AEEV3N---30KW4200L
    TEV3 225S-4AEEV3N---37KW4225S
    TEV3 225M-4AEEV3N---45KW4225M
    TEV3 250M-4AEEV3N---55KW4250M
    TEV3 280S-4AEEV3N---75KW4280S
    TEV3 280M-4AEEV3N---90KW4280M
    TEV3 315S-4AEEV3N---110KW4315S
    TEV3 315M-4AEEV3N---132KW4315M
    TEV3 315L-4AEEV3N---160KW4315L
    TEV3 315L-4AEEV3N---200KW4315L
    TEV3 355M-4AEEV3N---250KW4355M
    TEV3 355L-4AEEV3N---315KW4355L
    TEV3 80M-6AEEV3N---0.37KW680M
    TEV3 80M-6AEEV3N---0.55KW680M
    TEV3 90S-6AEEV3N---0.75KW690S
    TEV3 90L-6AEEV3N---1.1KW690L
    TEV3 100L-6AEEV3N---1.5KW6100L
    TEV3 112M-6AEEV3N---2.2KW6112M
    TEV3 132S-6AEEV3N---3KW6132S
    TEV3 132M-6AEEV3N---4KW6132M
    TEV3 132M-6AEEV3N---5.5KW6132M
    TEV3 160M-6AEEV3N---7.5KW6160M
    TEV3 160L-6AEEV3N---11KW6160L
    TEV3 180L-6AEEV3N---15KW6180L
    TEV3 200L-6AEEV3N---18.5KW6200L
    TEV3 200L-6AEEV3N---22KW6200L
    TEV3 225M-6AEEV3N---30KW6225M
    TEV3 250M-6AEEV3N---37KW6250M
    TEV3 280S-6AEEV3N---45KW6280S
    TEV3 280M-6AEEV3N---55KW6280M
    TEV3 315S-6AEEV3N---75KW6315S
    TEV3 315M-6AEEV3N---90KW6315M
    TEV3 315L-6AEEV3N---110KW6315L
    TEV3 315L-6AEEV3N---132KW6315L
    TEV3 355M-6AEEV3N---160KW6355M
    TEV3 355M-6AEEV3N---200KW6355M
    TEV3 355L-6AEEV3N---250KW6355L
    TEV3 80M-8AEEV3N---0.18KW880M
    TEV3 80M-8AEEV3N---0.25KW880M
    TEV3 90S-8AEEV3N---0.37KW890S
    TEV3 90L-8AEEV3N---0.55KW890L
    TEV3 100L-8AEEV3N---0.75KW8100L
    TEV3 100L-8AEEV3N---1.1KW8100L
    TEV3 112M-8AEEV3N---1.5KW8112M
    TEV3 132S-8AEEV3N---2.2KW8132S
    TEV3 132M-8AEEV3N---3KW8132M
    TEV3 160M-8AEEV3N---4KW8160M
    TEV3 160M-8AEEV3N---5.5KW8160M
    TEV3 160L-8AEEV3N---7.5KW8160L
    TEV3 180L-8AEEV3N---11KW8180L
    TEV3 200L-8AEEV3N---15KW8200L
    TEV3 225S-8AEEV3N---18.5KW8225S
    TEV3 225M-8AEEV3N---22KW8225M
    TEV3 250M-8AEEV3N---30KW8250M
    TEV3 280S-8AEEV3N---37KW8280S
    TEV3 280M-8AEEV3N---45KW8280M
    TEV3 315S-8AEEV3N---55KW8315S
    TEV3 315M-8AEEV3N---75KW8315M
    TEV3 315L-8AEEV3N---90KW8315L
    TEV3 315L-8AEEV3N---110KW8315L
    TEV3 355M-8AEEV3N---132KW8355M
    TEV3 355M-8AEEV3N---160KW8355M
    TEV3 355L-8AEEV3N---200KW8355L

    東元電機AEEV3N超高效三相異步電機(MODEL:TEV3)電氣數據及安裝尺寸

    掃描下方二維碼,獲取電子樣本手冊。
