• 變頻器在磨床上的應用

    變頻器在磨床上的應用

    軸承制造的磨床主軸電機轉速很高,需要的電源頻率為200Hz甚至更高。以前主軸電機的電源由中頻發電機組供給,該機組體積大、效率低、耗電多、噪聲大。另外中頻發電機組的輸出易受電網電壓的影響,使軸承的加工精度降低。變頻器的應用使這些問題得到了很好的解決。把變頻器用于高速磨床主軸電機的調速,取代原中頻發電機組。

    1. 變頻器的選型

    選用N310-408型變頻器,調速范圍為0~400Hz,可調節電壓范圍為0~480V,額定電流13.0A,有兩段加減速時間(0~3600S)及兩段S曲線(0~4S),可外接剎車電阻,規格是:500瓦、100歐,由于N310的以上優點可滿足磨床主軸電機的控制要求。

    2. 系統配線圖

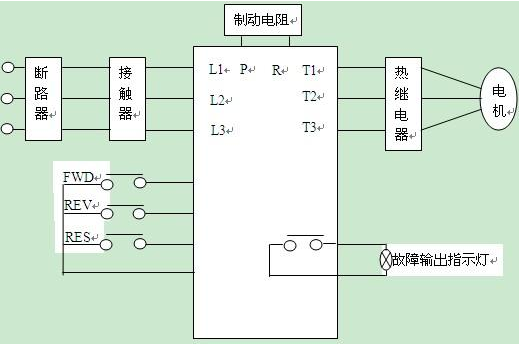

    用變頻器代替磨床中頻發電機組,只需要在磨床的控制臺上安裝好變頻器,具體接線如下圖:


                                                       系統配線圖

    1. 變頻器參數設置及運行

    磨床主軸電機的結構和電氣特性比較特殊,它的慣性小,低頻阻抗小,低頻工作時電流大。因此,不宜讓變頻器長時間工作在低頻狀態。調試時加速時間不能設定太長,不宜在高頻區間內長時間運行。還有若要在運行中頻繁啟動、制動,則需要外接剎車電阻。

    應用效果

    ⑴節約電能 變頻器本身的效率在95﹪以上,而中頻發電機組的效率低下,因此使用變頻器后可大大節約電能。

    ⑵降低噪聲 變頻器屬于精密電子設備,正常工作時無噪音,極大地改善了工作環境。⑶提高了產品質量 由于變頻器的輸出受電網電壓波動影響很小,故加工出來的軸承表面粗糙度穩定,質量很高。

    ⑷節省維修費用 原先使用中頻發電機組時,設備存在很大的噪音和振動,需要不定期的更換軸承和大修,維修費用很高。而使用變頻器,其穩定性和可靠性都很高,無故障運行時間很長,一般不需要維修。

    ⑸節省空間 變頻器體積小,可以安裝在墻上或者導軌支架上,不需要占用較大的地面面積。
