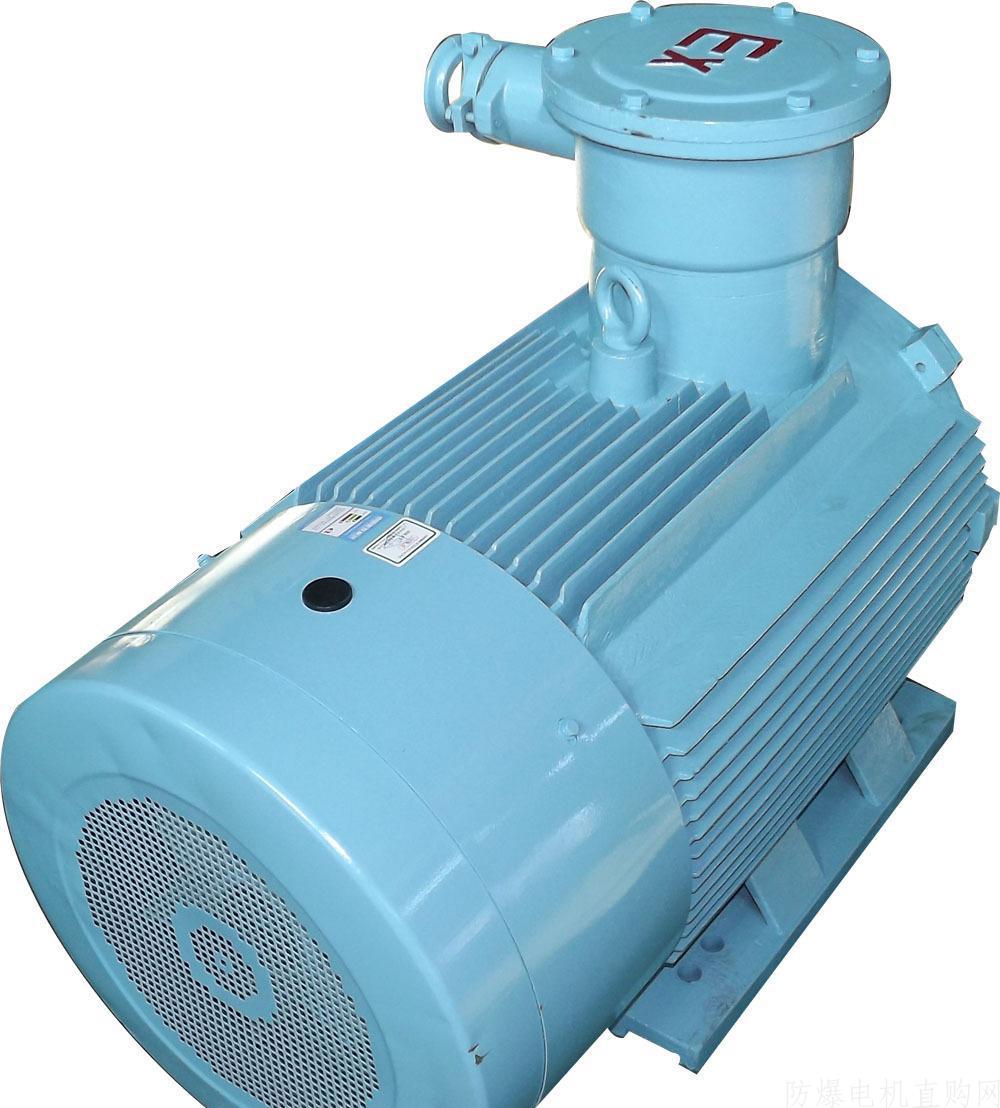

YB3防爆電機的外部引出線在接線盒中通過接線柱進行可靠的連接。根據防爆要求的不同,主電源接線盒分為增安型和隔爆型。增安型為鋼板拉伸接線盒,其特點是外形美觀、重量輕,且適用于電壓為3KV、6KV、10KV的防爆電機,通用化程度高。隔爆型為鑄鐵接線盒,防護等級均為IP55。接線盒內腔尺寸較大,各接線端子之間的爬電距離與電氣間隙符合國家標準規定。接線盒內腔涂有防銹底漆和耐弧性好的磁漆。

接線端子經鍍錫處理后,與繞組引線電纜相接,采用壓板式結構固定外部引線電纜。接線口處設有橡膠密封裝置及防止電纜撥脫裝置。密封圈直徑有‘φ65、‘φ58、‘φ51、‘φ44、‘φ37的同心圓。接線盒內、外均設有單獨的接地端子,端子直徑為M12。
YB3防爆電機定子測溫、軸承測溫及加熱器為方便布線,將其設置在一個整體的接線盒內,接線采用端子排的連接方式,出線口處密封圈直徑為啦φ20、‘φ16、‘φ12、‘φ8四個同心圓。
