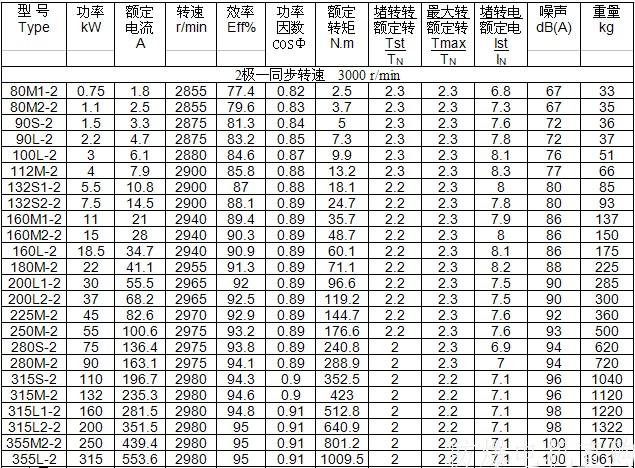

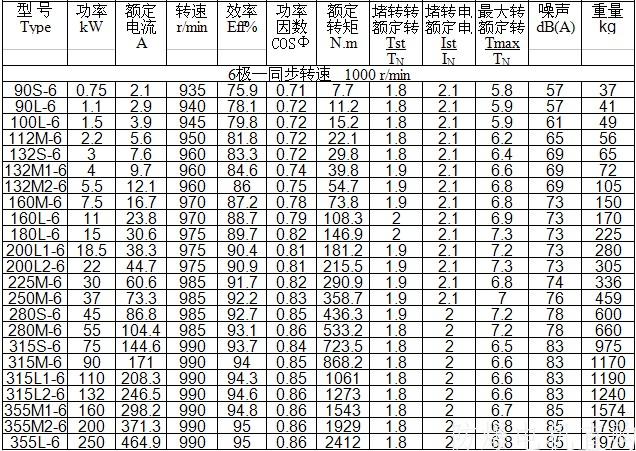

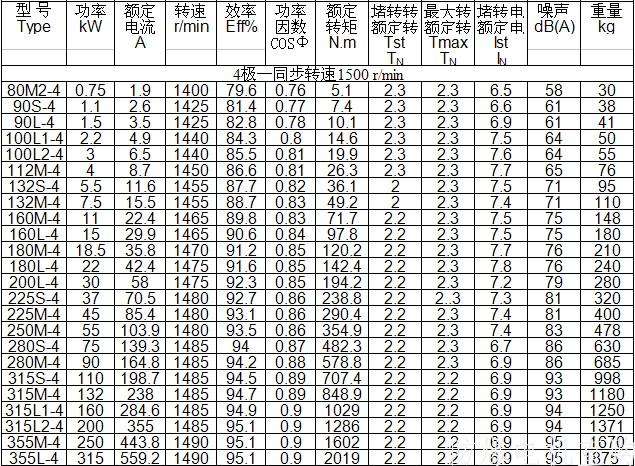

YB3系列防爆電機型號大全
一、概述
YB3系列高效率隔爆型三相異步電動機,是我公司在YB2系列防爆電機的基礎上自主研發的更新換代產品。是貫徹標準化、系列化、通用化的基礎上設計的全封閉、自扇冷、鼠籠式高效率隔爆型三相異步電動機。定、轉子采用冷軋鋼片為導磁材料,效率執行國家強制法規GB18613-2006《中小型三相異步電動機能效限定值及節能評價》中的2級能效,相當于歐美國家的eef1效率指標,在YB3系列隔爆型三相異步電動機的基礎上增加了防腐蝕功能,符合環保要求而且能與國家標準接軌。并首次通過國家能效標識和國家工業產品生產許可證認可。
本系列電動機的功率效率、安裝尺寸符合國際電工委員會(IEC)標準,其對應關系與德國的DIN42673標準相同,有利于出口設備的配套和引進設備的備品備件。
本系列電動機防爆性能符合GB3636.1-2010《爆炸性氣體環境用電氣設備第一部分:通用要求》和GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》的規定,也符合IEC79-1,BS4683和EN50018的規定,制成隔爆型。防爆標志為Exdl、ExdIIAT4、ExdIIBT4,適用于有爆炸性氣體混合物存在的場所。
Exdl適用于甲烷或煤塵的爆炸性混合物存在的煤礦井下非采掘工作面環境。
ExdIIAT4適用于工廠用II類A級,溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境。
ExdIIBT4適用于工廠用II類B級,溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境。
在YB3系列的基礎上,也可制成YB3-W防腐蝕戶外型、YB3-TH防腐蝕戶內濕熱帶型、YB3-WTH防腐蝕戶外熱帶型、YB3-TA防腐蝕戶內干熱型、YB3-WTA防腐蝕戶外干熱型、YB3-T防腐蝕戶內熱帶型、YB3-WT防腐蝕戶外熱帶型等氣候環境。
二、電動機型號代表的意義
例如:
YB3-200M1-4w
Y:異步電動機
B:隔爆型
2:第二次改型設計
X:高效率
F1:防腐
200:基座中心高(mm)
M:機座長度代號
1:鐵心長度代號
4:電動機極數
W:特殊環境代號
