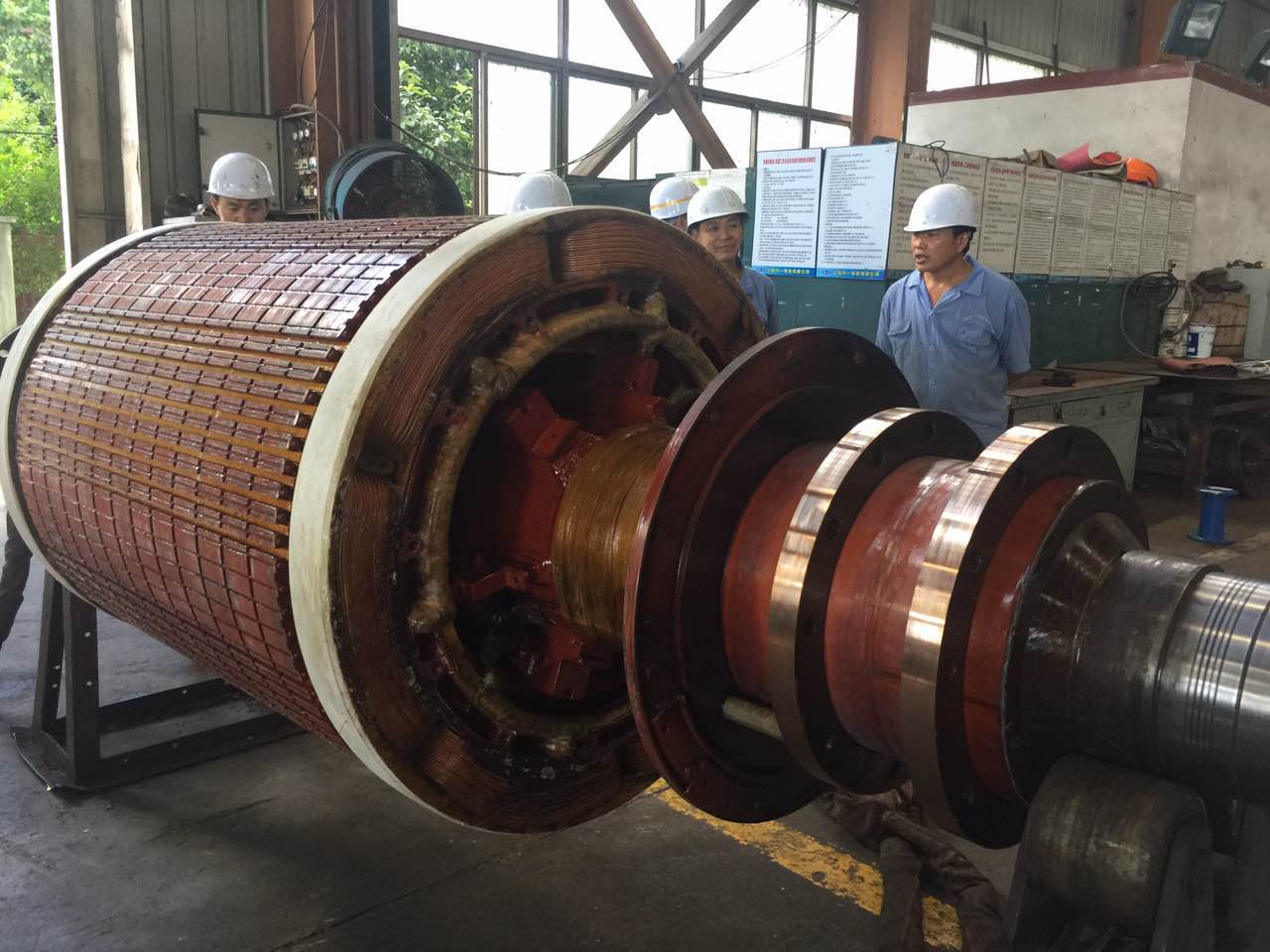

電動機軟啟動故障處理表格
| LCD畫面顯示 (中文版)① | 故 障 內 容 | 異常觸點 | 異 常 原 因 | 處 理 對 策 |
| 故障(UV1) 直流電壓過低 | 運轉中直流主回 路低電壓 | 動作 | 1.電源容量不足; 2.配線電壓降低; 3.變頻器電源電壓選擇不當(30HP以上); 4.同一段電源系統中有大容量電動機啟動; 5.電源側電磁接觸器不良或故障 |
1.檢查電源電壓及配 線;2.檢查電源容量及電源系統 |
| 故障(UV2) 控制回路電壓過低 | 運轉中控制回路 低電壓 | 動作 | ||
| 故障(UV3) MC故障 | 直流主回路突波 電流抑制用電磁接觸器故障 | 動作 | ||
| 故障(OC) 過電流 | 變頻器輸出電流 大于變頻器額定電流的200% | 動作 | 1.加速時間太短; 2.變頻器輸出端短路或接地;3.電動機容量大于變頻器容量;4.驅動特殊電動機(高速電動機或脈沖電動機) | 1.延長加速時間; 2.檢查輸出端配線 |
| 故障(GF) 地短路 | 變頻器輸出端接 地 (接地電流大于50%變頻器額定電流) | 動作 | 1.電動機絕緣不良; 2.負載側配線不良 | 1)檢查電動機繞線阻 抗;2)檢查輸出端配線 |
| 故障(OV) 過電壓 | 過電壓保護(減 速時主回路直流電壓太高) | 動作 | 1.減速時間太短; 2.電源電壓太高 | 1.延長減速時間; 2.加裝剎車電阻器 |
| 故障(OH) 過熱 | 散熱片過熱 | 動作 | 1.冷卻風扇故障; 2.周圍溫度過高;3.風扇過濾網堵塞 | 檢查風扇、濾網及周圍 溫度 |
| 故障(OL1) 電動機過負載 | 變頻器內部電子 式熱動電驛過負載檢出 (保護電動機) | 動作 | 1.過負載，低速長時間運轉; 2.V/F曲線選擇不當;3.電動機額定電流(Cn-09)設定不當 | 1.電動機溫升測定; 2.減輕負載;3.設定適當的V/F曲線;4.設定正確電動機額定電流(Cn-09);5.故障未排除前，若反復運轉測試，易損壞變頻器 |
| 故障(OL2) 變頻器過負載 | 輸出電流超過額 定值113%時，反時限特性電子式熱動電驛動作 (保護變頻器) | 動作 | ||
| 故障(OL3) 過轉矩 | 轉矩過大檢出 (保護機械)輸出電流≥Cn-26設定值時轉矩過大檢出 | 動作 | 機械負載異常 | 1.檢查機械動作; 2.設定適當的過負載檢出準位(Cn-26) |
