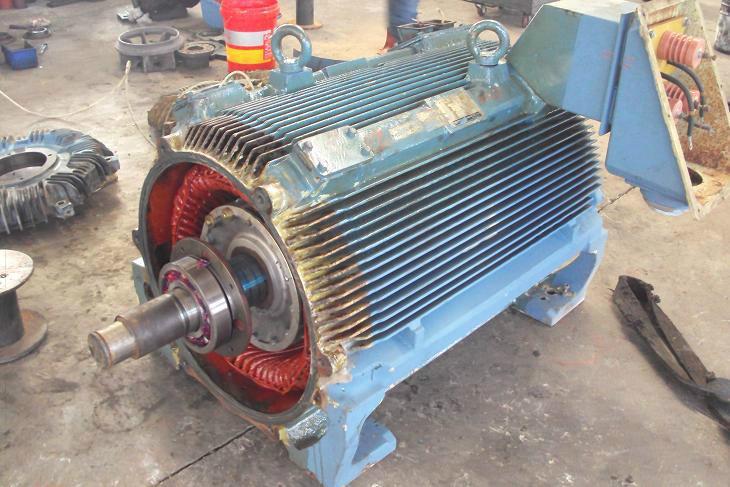

• 高壓變頻電機絕緣結構

     (1)主絕緣絕緣材料的確定由于少膠環氧玻璃粉云母帶(5442-1、5442-1P)其云母帶的介電性能指標優越,使用工藝性好。


    (2)定子線圈主絕緣結構按國際上變頻電機的技術要求,絕緣考核電壓比額定電壓提高一檔,考慮實際情況,少膠整浸結構其主絕緣厚度比照國外仍厚 30 %左右,目前少膠整浸結構的絕緣裕度完全可以滿足變頻電機要求,因此,高壓變頻電機的主絕緣厚度仍采用少膠整浸結構的絕緣厚度。

    2.3 繞組固定結構變頻電機繞組在頻繁啟動和運行中受到機械振動、電磁力、溫度以及環境因素的影響而產生松動、位移、磨損等現象,極易造成電機絕緣擊穿。為此,加強變頻電機繞組固定尤為重要。

    (1)槽內固定定子槽底墊條和層間墊條采用熱膨脹玻璃氈墊條,熱膨脹玻璃氈在浸漬固化后能膨脹 60 % ~ 70 %左右,可起到良好的適形和固定作用,同時熱膨脹玻璃氈在遇到障礙物時膨脹率會變小,因而不會損壞繞組絕緣。這種結構的特點一是使槽內繞組固定牢固;二是使槽內線圈與鐵心間接觸良好,減少了槽內氣隙放電現象。

    (2)端部固定環端部固定環設置了內環和外環的結構。內環用滌玻填充管墊在繞組端部上下層線圈邊之間,經 VPI浸漬固化后,形成一玻璃鋼環外環根據設計部門的需要,可選擇絕緣玻璃鋼環或非磁性鋼環。絕緣玻璃鋼環采用 Φ10 絕緣軟端箍直接繞在繞組端部的外圓上,繞制圈數為奇數,一般為 3 圈或 5 圈,經 VPI 浸漬固化后,形成一玻璃鋼環。

    (3)端部墊塊定子繞組端部斜邊直接采用熱膨脹玻璃氈塞在線圈的上層邊和下層邊,經 VPI 浸漬固化后,特別是在浸漬環氧樹脂并加熱固化后,塞在繞組端部斜邊的熱脹型玻璃氈在高出線圈邊的 3 mm 部分會因膨脹較大而使玻璃氈墊塊形成啞鈴形狀,牢牢地卡在線圈上,從而使繞組固定結實可靠。

    (4)相內連接線固定相內連接線絕緣處理完成后,采用絕緣編織繩或Φ10 絕緣軟端箍貼緊相內連接線內圓繞一周,并用Φ5 滌玻繩將相內連接線與絕緣編織繩或絕緣軟端箍綁扎固定。經 VPI 浸漬固化后,形成一玻璃鋼環,極大地提高了相內連接線的固定強度。
