• 解決變頻器干擾,輸入端電容制作


    變頻器工作中常會碰到干擾問題,其中一種方法是在變頻器輸入端安裝電容。

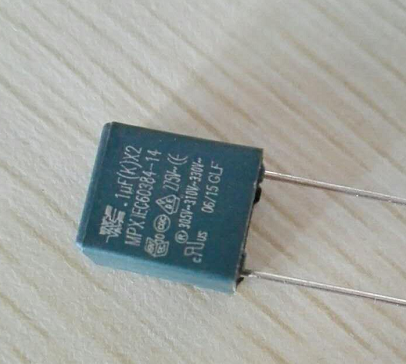

    電容規格如下(變頻器功率55KW以下均有效)

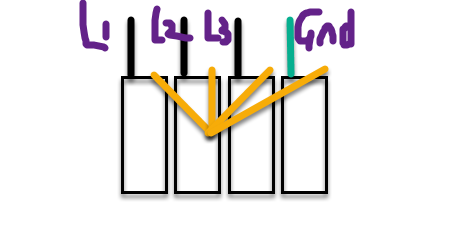

    一次四個并排,每個電容取一只腳并聯焊一起,多余的四只腳每個焊條線引出,焊接示意圖如下:

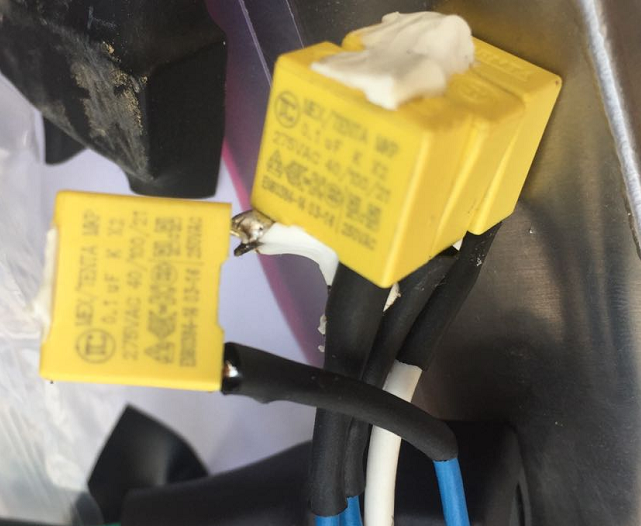

    實物圖如下:


    注意事項:

    1. 最好三根線同一顏色,一個線單獨一個顏色,以做區分。

    2. 焊接點用玻璃膠或泡沫膠封上,做好絕緣

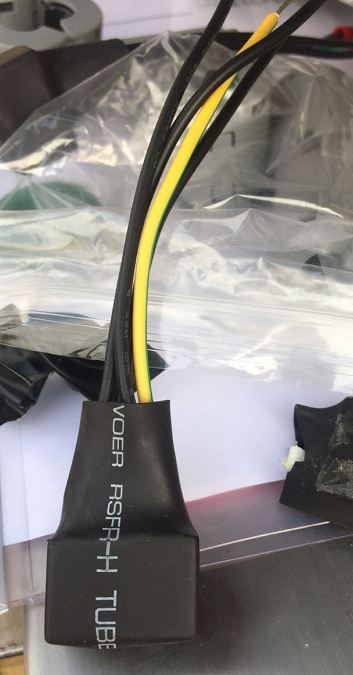

    成品圖如下,可用熱縮套管包住。
