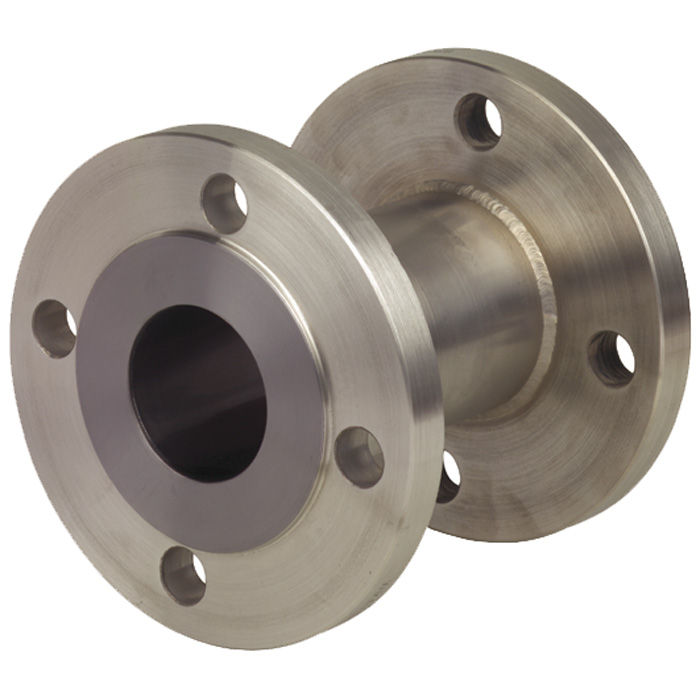

產品照片
產品介紹
應用
適合直接安裝在管道內
適用于流動性、純凈和腐蝕性介質
化工行業
石化行業
功能特性
完全密封的圓筒式膜片，無凸角和邊緣
可直接安裝在兩個法蘭之間
多種特殊材料可供選擇
描述
過程連接件
用于符合EN 1092-1 / ASME B 16.5標準的DN 25、40、50、80、100或1"、2"、3"、4"的法蘭
標準尺寸：請參見圖紙和表格 (DN)
密封面符合型式 B1或ASME RF 125 ... 250 AA
額定壓力
PN 16/40或Class 150/300
壓力范圍
非常適用于表圓直徑63、100和160mm的壓力表或壓力變送器，測量范圍：0 ... 60 kPa至0 ... 4 MPa
腔體和接液部件材料
AISI 316L不銹鋼
測量儀表連接
可直接焊接到壓力表或變送器上，或者使用帶螺紋的轉接頭安裝到過程壓力變送器上
選件
過程連接件：
更大標準尺寸
可按客戶要求提供其他法蘭連接
密封面可符合EN 1092-1型式B2或符合ASME B 16.5 RF 125 AA、500AA、RFSF；符合EN 1092-1標準的榫面和槽面法蘭；凸面和凹面法蘭；符合ASME B 16.5標準的環形鍵槽RJF型（可提供特殊材料）
適用于0區防爆應用的阻火器
接液部件材料
1.4571、1.4435和1.4541不銹鋼，蒙乃爾合金，哈氏合金B3、C4、C22和C276以及鉭材
測量儀表連接
毛細管，訂貨時請注明毛細管長度
冷卻塔（適用于>140 °C的過程溫度）
毛細管
