• 發電機的一般結構及基本原理

    電機是將其他形式的能源轉換成電能的機械設備,它由水輪機、汽輪機、柴油機或其他動力機械驅動,將水流,氣流,燃料燃燒或原子核裂變產生的能量轉化為機械能傳給發電機,再由發電機轉換為電能。

    核能發電

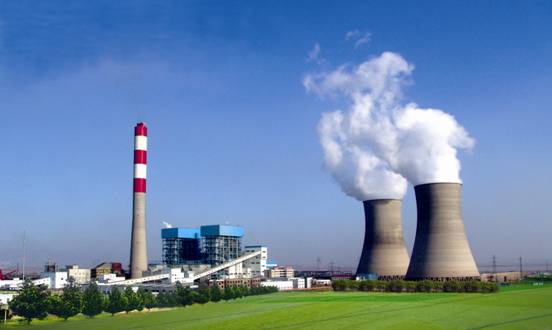

    核能發電(圖1)

    發電機的形式很多,但其工作原理都基于電磁感應定律和電磁力定律。因此,其構造的一般原則是:用適當的導磁和導電材料構成互相進行電磁感應的磁路和電路,以產生電磁功率,達到能量轉換的目的。

    發電機通常由定子、轉子、端蓋及軸承等部件構成。

    發電機結構

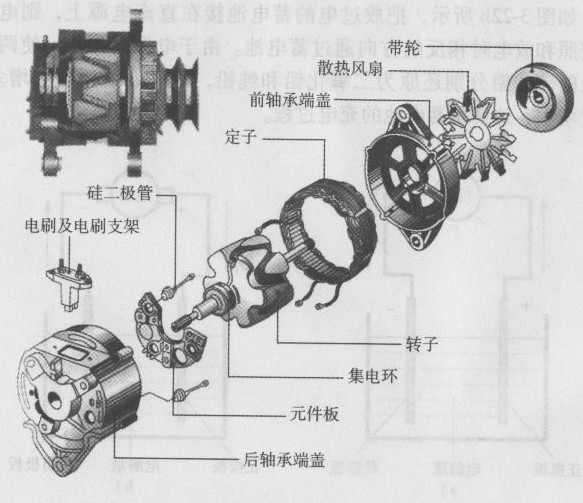

    發電機結構(圖2)

    定子由定子鐵芯、線包繞組、機座以及固定這些部分的其他結構件組成。

    轉子由轉子鐵芯(或磁極、磁扼)繞組、護環、中心環、滑環、風扇及轉軸等部件組成。

    由軸承及端蓋將發電機的定子,轉子連接組裝起來,使轉子能在定子中旋轉,做切割磁力線的運動,從而產生感應電勢,通過接線端子引出,接在回路中,便產生了電流。

    柴油發電機工作原理

    柴油機驅動發電機運轉,將柴油的能量轉化為電能。在柴油機汽缸內,經過空氣濾清器過濾后的潔凈空氣與噴油嘴噴射出的高壓霧化柴油充分混合,在活塞上行的擠壓下,體積縮小,溫度迅速升高,達到柴油的燃點。柴油被點燃,混合氣體劇烈燃燒,體積迅速膨脹,推動活塞下行,稱為‘作功’。各汽缸按一定順序依次作功,作用在活塞上的推力經過連桿變成了推動曲軸轉動的力量,從而帶動曲軸旋轉。

    將無刷同步交流發電機與柴油機曲軸同軸安裝,就可以利用柴油機的旋轉帶動發電機的轉子,利用‘電磁感應’原理,發電機就會輸出感應電動勢,經閉合的負載回路就能產生電流。

    汽油發電機工作原理

    汽油機驅動發電機運轉,將汽油的能量轉化為電能。在汽油機汽缸內,混合氣體劇烈燃燒,體積迅速膨脹,推動活塞下行作功。各汽缸按一定順序依次作功,作用在活塞上的推力經過連桿變成了推動曲軸轉動的力量,從而帶動曲軸旋轉。將無刷同步交流發電機與汽油機曲軸同軸安裝,就可以利用汽油機的旋轉帶動發電機的轉子,利用‘電磁感應’原理,發電機就會輸出感應電動勢,經閉合的負載回路就能產生電流。

    這里只描述發電機組最基本的工作原理。要想得到可使用的、穩定的電力輸出,還需要一系列的柴油機和發電機控制、保護器件和回路。
